圓形百葉式電動氣流調節閥
一、 概述
百葉式電動氣流調節閥是我公司的一種新型節能的高效可靠的氣流調節設備，適用于冶金、礦山、煤炭、建材、化工、電力等行業的風機進口及通風管道，對管路中流量進行調節。
百葉式電動氣流調節閥設計新穎，結構合理，重量輕，采用多軸百葉式，流體均勻，啟閉力矩小，動作靈活可靠，是各種網管系統中理想的氣流。
二、 技術參數表
|
公稱壓力 |
0.05MPa |
|
漏質率 |
1.5% |
|
介質流速 |
≤30m/s |
|
適用溫度 |
-20~300℃ |
|
適用介質 |
空氣、粉塵氣體等 |

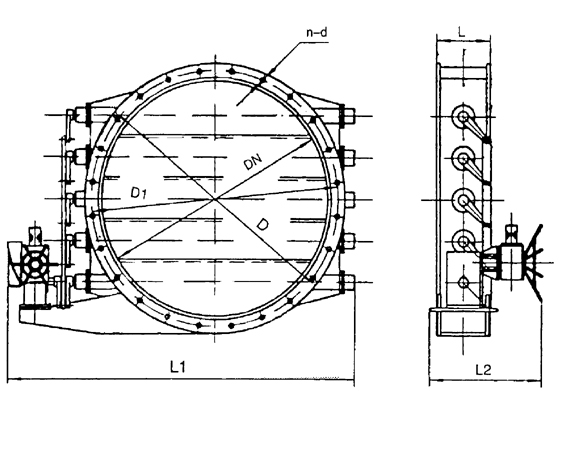

TjDB-0.5外形連接尺寸
|
DN |
D |
D1 |
L |
L1 |
L2 |
n-d |
電動裝置 |
電機功率 |
風機 |
重量 |
|
|
280 |
324 |
306 |
160 |
820 |
585 |
8-Φ10 |
Z5-15 |
AZ5-15 |
0.18 |
4-72 |
60 |
|
320 |
367 |
350 |
180 |
860 |
16-Φ7 |
70 |
|||||
|
360 |
416 |
394 |
900 |
|
82 |
||||||
|
450 |
512 |
490 |
930 |
630 |
16-Φ10 |
95 |
|||||
|
500 |
572 |
550 |
200 |
980 |
|
Z10-18 |
ZA10-18 |
|
125 |
||
|
600 |
676 |
650 |
1235 |
|
155 |
||||||
|
180 |
230 |
205 |
160 |
715 |
585
|
8-Φ7 |
Z5-18 |
ZA5-18 |
0.18 |
9-19 9-26 |
210 |
|
200 |
250 |
225 |
735 |
|
35 |
||||||
|
224 |
284 |
254 |
755 |
|
45 |
||||||
|
250 |
310 |
280 |
781 |
8-Φ10 |
9-19 9-72 |
60 |
|||||
|
280 |
360 |
320 |
801 |
|
75 |
||||||
|
315 |
395 |
355 |
180 |
840 |
|
125 |
|||||
|
355 |
435 |
395 |
880 |
|
140 |
||||||
|
400 |
500 |
450 |
885 |
|
8-Φ12 |
170 |
|||||
|
450 |
550 |
500 |
925 |
|
210 |
||||||
|
500 |
620 |
560 |
200 |
975 |
630 |
12-Φ12 |
AZ10-18 |
AZ10-18 |
0.25 |
230 |
|
|
560 |
680 |
620 |
1035 |
|
260 |
||||||
|
630 |
750 |
690 |
1265 |
|
320 |
||||||
|
710 |
830 |
770 |
1345 |
16-Φ12 |
375 |
||||||
|
800 |
920 |
860 |
260 |
1362 |
|
9-26 |
475 |
||||
|
900 |
1040 |
970 |
1462 |
16-Φ15 |
ZA15-18 |
ZA15-18 |
0.37 |
525 |
|||
|
1000 |
1110 |
1065 |
1640 |
|
4-27 Y5-48 |
645 |
|||||
|
1110 |
1220 |
1170 |
1740 |
20-Φ15 |
670 |
||||||
|
1120 |
1250 |
1190 |
280 |
1760 |
730 |
|
770 |
||||
|
1200 |
1330 |
1270 |
1840 |
24-Φ15 |
G/Y-72 |
870 |
|||||
|
1400 |
1520 |
1470 |
320 |
2040 |
|
970 |
|||||
|
1600 |
1700 |
1660 |
2240 |
28-Φ19 |
ZA20-18 |
ZA20-18 |
0.55 |
1170 |
|||
|
1800 |
1900 |
1860 |
420 |
2448 |
|
1270 |
|||||
|
2000 |
2122 |
2060 |
2648 |
|
1350 |
||||||
|
2200 |
2300 |
2260 |
450 |
2848 |
36-Φ19 |
ZA30-18 |
ZA30-18 |
0.75 |
G/Y-73-13 |
1590 |
|
|
2500 |
2600 |
2560 |
3148 |
|
1990 |
||||||
|
2800 |
2900 |
2860 |
500 |
3448 |
|
2890 |
|||||
