角式自動調節蝶閥
結構特點
角式自動調節蝶閥，采用優質碳素鋼焊接。具有結構合理、耐磨損、流阻損失小、操作靈活、指示方位明確、維護方便、使用壽命長等優點。可水平安裝或垂直安裝。配用DKJ、ZKJ、伯納德等電動執行器及有關配件，可實現手動、自動無干擾切換，微機程控、自動控制或中央集中控制，是實現自動化控制操作、調節流量的理想設備。
角式自動調節蝶閥對管道中氣體介質按不同控制信號調節流量大小和切斷。角式自動調節蝶閥普遍適用于建材、玻璃、礦山、電力、輕工、造紙等行業的通風、環保工程等管道系統中。
性能參數
|
公稱壓力 |
介質流速 |
泄漏率 |
適用溫度 |
適用介質 |
|
|
0.05MPa |
≤25m/s |
≤1% |
C |
Mn |
空氣、煙氣、粉塵氣體等 |
|
≤300℃ |
|||||

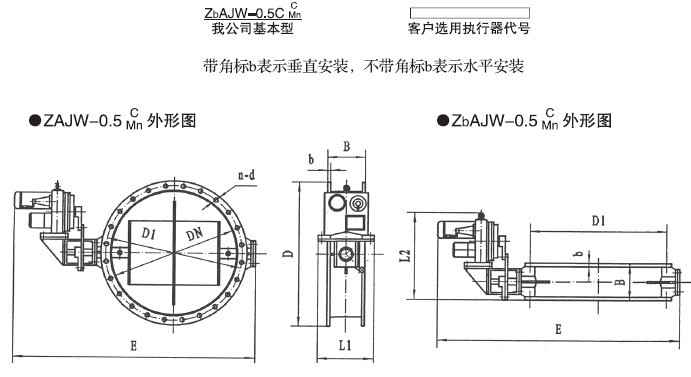

型號說明
|
DN |
D |
D1 |
B |
b |
n-d |
E |
L1 |
L2 |
執行參數 |
重量W（Kg) |
|
100 |
180 |
145 |
180 |
8 |
4-Φ12 |
855 |
450 |
620 |
DKJ-210 T:100N . M P:0.025KW |
65 |
|
150 |
230 |
195 |
180 |
8 |
8-Φ12 |
905 |
450 |
620 |
73 |
|
|
200 |
280 |
245 |
180 |
8 |
8-Φ12 |
965 |
450 |
620 |
81 |
|
|
250 |
350 |
305 |
180 |
8 |
12-Φ12 |
1015 |
450 |
620 |
84 |
|
|
300 |
400 |
355 |
180 |
8 |
12-Φ12 |
1085 |
450 |
620 |
92 |
|
|
350 |
450 |
405 |
180 |
8 |
12-Φ12 |
1135 |
450 |
620 |
95 |
|
|
400 |
500 |
455 |
200 |
10 |
16-Φ14 |
1385 |
500 |
650 |
DKJ-310 T:250N·m P:0.065KW |
169 |
|
450 |
550 |
505 |
200 |
10 |
16-Φ14 |
1440 |
500 |
650 |
201 |
|
|
500 |
600 |
555 |
200 |
10 |
20-Φ14 |
1486 |
500 |
650 |
221 |
|
|
600 |
700 |
655 |
200 |
10 |
20-Φ14 |
1596 |
500 |
650 |
292 |
|
|
700 |
800 |
755 |
220 |
10 |
20-Φ14 |
1780 |
600 |
700 |
DKJ-410 T:600N·m P:0.16KW |
402 |
|
800 |
900 |
855 |
220 |
10 |
24-Φ14 |
1895 |
600 |
700 |
49 |
|
|
900 |
1000 |
955 |
220 |
10 |
24-Φ14 |
1995 |
600 |
700 |
463 |
|
|
1000 |
1130 |
1070 |
260 |
12 |
28-Φ18 |
2225 |
620 |
780 |
DKJ-510 T:1600N·m P:0.4KW |
579 |
|
1100 |
1230 |
1170 |
260 |
12 |
28-Φ18 |
2355 |
620 |
780 |
666 |
|
|
1200 |
1330 |
1270 |
260 |
12 |
28-Φ18 |
2455 |
620 |
780 |
719 |
|
|
1300 |
1430 |
1370 |
300 |
12 |
32-Φ18 |
2555 |
620 |
820 |
738 |
|
|
1400 |
1530 |
1470 |
300 |
12 |
36-Φ18 |
2655 |
620 |
820 |
781 |
|
|
1500 |
1630 |
1570 |
300 |
12 |
36-Φ18 |
2770 |
620 |
820 |
857 |
|
|
1600 |
1730 |
1670 |
300 |
12 |
40-Φ18 |
2870 |
620 |
820 |
985 |
|
|
1700 |
1830 |
1770 |
340 |
16 |
40-Φ18 |
3110 |
650 |
900 |
DFCI-610A T:2500N·m P:0.65KW |
1007 |
|
1800 |
1930 |
1870 |
340 |
16 |
44-Φ18 |
3210 |
650 |
900 |
1413 |
|
|
1900 |
2030 |
1970 |
340 |
16 |
44-Φ18 |
3310 |
650 |
900 |
1468 |
|
|
2000 |
2130 |
2070 |
340 |
16 |
48-Φ22 |
3410 |
650 |
900 |
1520 |
|
|
2100 |
2230 |
2170 |
340 |
16 |
48-Φ22 |
3525 |
650 |
900 |
1575 |
|
|
2200 |
2330 |
2270 |
340 |
16 |
48-Φ22 |
3625 |
650 |
900 |
1632 |
|
|
2300 |
2430 |
2370 |
380 |
16 |
48-Φ22 |
3805 |
650 |
1000 |
DKJ-610 T:4000N·m P:1.0KW |
2149 |
|
2400 |
2530 |
2470 |
380 |
16 |
48-Φ22 |
3905 |
650 |
1000 |
2247 |
|
|
2500 |
2630 |
2570 |
380 |
16 |
52-Φ22 |
4005 |
650 |
1000 |
2355 |
|
|
2600 |
2730 |
2670 |
380 |
16 |
52-Φ22 |
4105 |
650 |
1000 |
2473 |
|
|
2700 |
2830 |
2770 |
420 |
20 |
56-Φ22 |
4210 |
750 |
1350 |
DKJ-710 T:6000N·m P:1.5KW |
3406 |
|
2800 |
2930 |
2870 |
420 |
20 |
60-Φ22 |
4310 |
750 |
1350 |
3489 |
|
|
2900 |
3030 |
2970 |
420 |
20 |
60-Φ22 |
4410 |
750 |
1350 |
3582 |
|
|
3000 |
3130 |
3070 |
420 |
20 |
60-Φ22 |
4510 |
750 |
1350 |
3662 |
